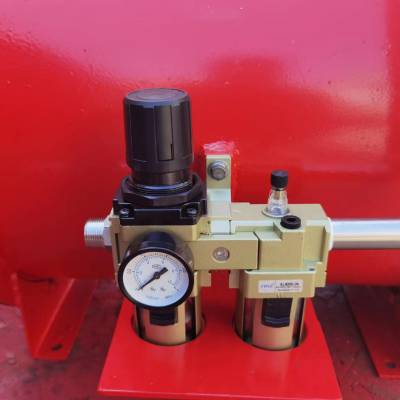

FQ-NO.5气动风机 煤矿用气动抽出式轴流局部通风机

矿用气动抽出式轴流局部通风机

FQ系列矿用气动压入式轴流局部通风机(以下简称为通风机)，是一种由气马达驱动的通风机，通风机结构紧凑，体积小，安装方便，使用安全，噪音小，适用于吹排煤矿井下通风死角，特别是隅角区域聚集的瓦斯和有害气体。通风机的结构特征为煤矿用、隔爆型、轴流式。

通风机执行标准：MT 500-2008《煤矿用气(液)动局部通风机 技术条件》、Q/ZFJ 008-2013《FQ系列矿用气动压入式轴流局部通风机》。

2　主要规格及技术参数

2.1　通风机型号表示方法。

示例：FQ№5.0，F表示通风机，Q表示气动，5.0表示叶轮直径为5.0dm。

2.2　通风机正常使用条件

a)海拔不超过2000m;

b) 工作温度：+4℃～+40℃;

c) 环境空气相对湿度：不大于90﹪RH(+25℃时);

d)无强烈振动和腐蚀性气体等;

e) 安装在有瓦斯气体爆炸性危险的煤矿井下所需的工作场所。

2.3　通风机性能范围。

通风机的性能参数见表1。所给的性能是通过标准管网实际模拟试验得出，是以气体温度t=20℃、气体密度ρ=1.2㎏/m3、大气压力p=101325Pa的标准条件换算的。

3　结构及其特点

3.1　总体结构及其工作原理、工作特性。

通风机由导流器、叶轮、气动马达和机壳等部件组成。气动马达安装在机壳内的隔爆腔内，通过传动组与叶轮连接并带动叶轮转动，风流从导流体进入旋转的叶轮，经叶轮加速的气流通过后导叶发生偏转，使风机排出的气流为旋转状，从而吹排巷道内的聚集瓦斯等有害气体。
